Установки насосные Гранфлоу УНВ2 3М ЧР/К

  • Маркировка  ГРАНФЛОУ УНВ 2 3М 32-125 1,1 кВт ЧР/К 65 мм-ГРАНФЛОУ УНВ 2 3М 65-200 22 кВт ЧР/К 100 мм / Максимальная подача Q, м3/ч 36-264 / Максимальный напор H, м 19-72
Распечатать
  • Вид оборудования: Установки насосные
  • Серия: УНВ 3M
  • Бренд: Гранфлоу
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: водоснабжение, пожаротушение, отопление и теплоснабжение, водоснабжение, пожаротушение, водоотведение и канализация, кондиционирование и вентиляция, водоочистка и водоподготовка, бытовое применение, нефтегазовая промышленность, нефть и газ, ЖКХ, малая энергетика, химическая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности
  • Рабочая среда: химически агрессивная жидкость, абразивная жидкость, агрессивные среды, сточные воды, конденсат, вода, вода условно чистая, пропиленгликоль, этиленгликоль
Технические характеристики
Максимальная подача Q, м3/ч:
36 - 264
Количество насосов:
2
Максимальный напор H, м:
19 - 72
Тип перекачиваемой жидкости:
Чистая вода
Максимальное рабочее давление, бар:
10
T max окружающей среды, °С:
50
T max перекачиваемой среды, °С:
70
Тип системы:
Водоснабжение (ГВС, ХВС)
Тип регулирования:
ЧР/К
Сетевое напряжение, В:
380
Частота вращения электродвигателя, об./мин:
2900
Цены обновлены:
Артикул
Габариты
(с упаковкой)
Маркировка
Максимальная подача Q
м3/ч
Максимальный напор H
м
Наличие Цена
с НДС, Р
Артикул
Габариты
(с упаковкой)
Маркировка
Максимальная подача Q
м3/ч
Максимальный напор H
м
Наличие Цена
с НДС, руб.
NM02A87538 1300х1800х1600 ГРАНФЛОУ УНВ 2 3М 40-200 11 кВт ЧР/К 80 мм 84 72 Предзаказ 983 891
NM02A91524 1600х1110х1640 ГРАНФЛОУ УНВ 2 3М 65-125 5,5 кВт ЧР/К 100 мм 228 27 Предзаказ 958 054
NM02A24109 2140х1269х1610 ГРАНФЛОУ УНВ 2 3М 65-200 22 кВт ЧР/К 100 мм 264 67 Предзаказ 1 512 139
NM02A30225 2140х1269х1610 ГРАНФЛОУ УНВ 2 3М 65-200 18,5 кВт ЧР/К 100 мм 264 60 Предзаказ 1 461 204
NM02A37217 2150х1300х1730 ГРАНФЛОУ УНВ 2 3М 65-160 11 кВт ЧР/К 100 мм 264 48 Предзаказ 1 316 788
NM02A34772 1990х1076х1560 ГРАНФЛОУ УНВ 2 3М 65-125 7,5 кВт ЧР/К 100 мм 240 32 Предзаказ 978 327
NM02A26929 1950х1100х1580 ГРАНФЛОУ УНВ 2 3М 50-200 9,2 кВт ЧР/К 80 мм 144 53 Предзаказ 962 712
NM02A34805 2000х1300х1800 ГРАНФЛОУ УНВ 2 3М 50-200 15 кВт ЧР/К 80 мм 144 72 Предзаказ 1 235 154
NM02A34804 2100х1250х1700 ГРАНФЛОУ УНВ 2 3М 50-200 11 кВт ЧР/К 80 мм 144 59 Предзаказ 977 974
NM02A82183 2050х1120х1600 ГРАНФЛОУ УНВ 2 3М 50-160 7,5 кВт ЧР/К 80 мм 144 40 Предзаказ 907 720
NM02A25190 1970х958х1505 ГРАНФЛОУ УНВ 2 3М 50-125 3,0 кВт ЧР/К 80 мм 144 22 Предзаказ 787 056
NM02A19668 2000х1000х1600 ГРАНФЛОУ УНВ 2 3М 40-160 4,0 кВт ЧР/К 80 мм 84 40 Предзаказ 829 864
NM02A34991 2000х1250х1600 ГРАНФЛОУ УНВ 2 3М 40-160 3,0 кВт ЧР/К 80 мм 84 31 Предзаказ 784 097
NM02A31934 2000х1200х1600 ГРАНФЛОУ УНВ 2 3М 40-125 2,2 кВт ЧР/К 80 мм 84 27 Предзаказ 693 129
NM02A75095 1900х900х1550 ГРАНФЛОУ УНВ 2 3М 40-125 1,5 кВт ЧР/К 80 мм 84 20 Предзаказ 681 999
NM02A24347 2013х1029х1510 ГРАНФЛОУ УНВ 2 3М 40-200 7,5 кВт ЧР/К 80 мм 84 58 Предзаказ 898 575
NM02A31064 2200х1300х1700 ГРАНФЛОУ УНВ 2 3М 40-200 5,5 кВт ЧР/К 80 мм 84 47 Предзаказ 878 572
NM02A20634 2000х1000х1580 ГРАНФЛОУ УНВ 2 3М 32-200 5,5 кВт ЧР/К 65 мм 36 70 Предзаказ 828 496
NM02A20791 1960х1000х1580 ГРАНФЛОУ УНВ 2 3М 32-200 4,0 кВт ЧР/К 65 мм 43 55 Предзаказ 801 038
NM02A17023 1580х900х1650 ГРАНФЛОУ УНВ 2 3М 32-200 3,0 кВт ЧР/К 65 мм 40 44 Предзаказ 766 836
NM02A17851 1950х900х1570 ГРАНФЛОУ УНВ 2 3М 32-160 2,2 кВт ЧР/К 65 мм 40 37 Предзаказ 649 508
NM02A31348 1750х1000х1550 ГРАНФЛОУ УНВ 2 3М 32-160 1,5 кВт ЧР/К 65 мм 40 30 Предзаказ 636 496
NM02A30069 1850х950х1570 ГРАНФЛОУ УНВ 2 3М 32-125 1,1 кВт ЧР/К 65 мм 40 22 Предзаказ 628 965
NM02A375214 2100х1076х1590 ГРАНФЛОУ УНВ 2 3М 65-160 7,5 кВт ЧР/К 100 мм 240 32 Предзаказ 986 119
NM02A117853 2000х1200х1550 ГРАНФЛОУ УНВ 2 3М 50-160 5,5 кВт ЧР/К 80 мм 144 33 Предзаказ 887 717
NM02A393802 1990х1019х1530 ГРАНФЛОУ УНВ 2 3М 65-125 4 кВт ЧР/К 100 мм 216 22.5 Предзаказ 926 023
NM02A88781 2350х1250х1700 ГРАНФЛОУ УНВ 2 3М 65-160 11 кВт ЧР/К 100 мм 264 40 Предзаказ 1 063 758
NM02A84737 1900х1200х1700 ГРАНФЛОУ УНВ 2 3М 65-160 9,2 кВт ЧР/К 100 мм 252 36 Предзаказ 1 047 573
NM02A84736 1970х934х1505 ГРАНФЛОУ УНВ 2 3М 50-125 2,2 кВт ЧР/К 80 мм 120 19 Предзаказ 702 274
NM02A88412 1700х1100х1520 ГРАНФЛОУ УНВ 2 3М 32-200 7,5 кВт ЧР/К 65 мм 54 70 Предзаказ 849 038
NM02A137716 1970х983х1505 ГРАНФЛОУ УНВ 2 3М 50-125 4,0 кВт ЧР/К 80 мм 144 27 Предзаказ 832 016
NM02A143214 2140х1269х1610 ГРАНФЛОУ УНВ 2 3М 65-200 15 кВт ЧР/К 100 мм 252 54 Предзаказ 1 338 843
{{item.ARTIKUL}}
{{item.GABARITY}} {{item.MARKIROVKA}} {{item.MAKSIMALNAYA_PODACHA_Q_M3_CH}} {{item.MAKSIMALNYY_NAPOR_H_M}} Предзаказ {{item.priceFormat}}
Насосные установки «Гранфлоу» для водоснабжения с насосами 3M PDF, 2.66 Мб PDF Управление и диаграммы характеристик
Прайс-лист XLSX, 639.42 Кб XLSX Прайс-лист «Насосное оборудование»

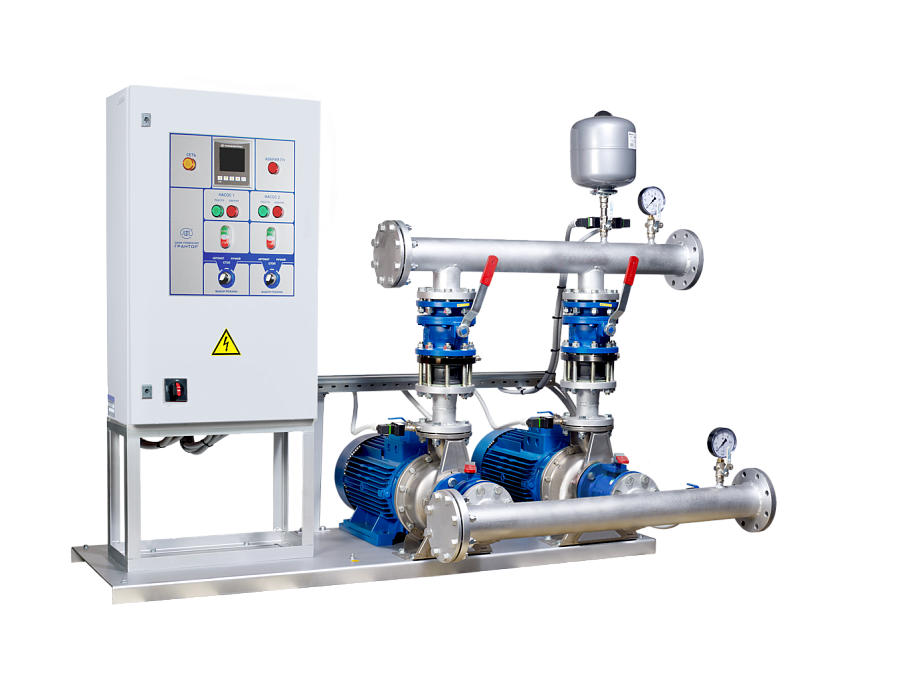

Насосные станции «Гранфлоу» УНВ 3M

Конструкция и объем поставки

  • От 1 до 6 центробежных вертикальных многоступенчатых насосов 3M (EBARA, Япония), гидравлическая часть которых выполнена из нержавеющей стали.
  • Насосы устанавливаются на общей плите-основании, изготовленной из стали.
  • На входе каждого насоса установлен запорный клапан, а на выходе — обратный и запорный клапаны.
  • Установка включает в себя мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске. Корпус бака изготовлен из стали, мембрана — из бутила.
  • На входе и на выходе установки установлены всасывающий и напорный коллекторы из нержавеющей стали.
  • На напорной магистрали установлены реле давления или датчик давления (если установка имеет частотное регулирование), которые обеспечивают автоматическую работу установки.
  • Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от «сухого» хода.
  • Манометры на всасывающей и напорной магистралях.
  • Электрический шкаф управления «Грантор» с релейным или частотным регулированием.
  • Установка поставляется полностью собранной, настроенной и проверенной на заводе, необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.
Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Отличительными особенностями насосных установок «Гранфлоу» являются:
  • Низкое энергопотребление;
  • Высокая степень надежности;
  • Простота в обслуживании и компактность.
