Установки насосные Гранфлоу УНВ3 3М ЧР/К

  • Маркировка  ГРАНФЛОУ УНВ 3 3М 65-125 5,5 кВт ЧР/К 125мм-ГРАНФЛОУ УНВ 3 3М 65-200 22 кВт ЧР/К 125 мм / Максимальная подача Q, м3/ч 54-396 / Максимальный напор H, м 19-72
Распечатать
  • Вид оборудования: Установки насосные
  • Серия: УНВ 3M
  • Бренд: Гранфлоу
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: водоснабжение, пожаротушение, отопление и теплоснабжение, водоснабжение, пожаротушение, водоотведение и канализация, кондиционирование и вентиляция, водоочистка и водоподготовка, бытовое применение, нефтегазовая промышленность, нефть и газ, ЖКХ, малая энергетика, химическая промышленность, нефтедобывающая и нефтеперерабатывающая промышленности
  • Рабочая среда: химически агрессивная жидкость, абразивная жидкость, агрессивные среды, сточные воды, конденсат, вода, вода условно чистая, пропиленгликоль, этиленгликоль
Технические характеристики
Количество насосов:
3
Тип перекачиваемой жидкости:
Чистая вода
T max окружающей среды, °С:
50
T max перекачиваемой среды, °С:
70
Тип системы:
Водоснабжение (ГВС, ХВС)
Максимальное рабочее давление, бар:
10
Тип регулирования:
ЧР/К
Максимальная подача Q, м3/ч:
54 - 396
Максимальный напор H, м:
19 - 72
Сетевое напряжение, В:
380
Частота вращения электродвигателя, об./мин:
2900
Цены обновлены:
Артикул
Маркировка
Габариты
(с упаковкой)
Максимальная подача Q
м3/ч
Максимальный напор H
м
Наличие Цена
с НДС, руб.
Артикул
Маркировка
Габариты
(с упаковкой)
Максимальная подача Q
м3/ч
Максимальный напор H
м
Наличие Цена
с НДС, руб.
NM03A25897 ГРАНФЛОУ УНВ 3 3М 65-200 22 кВт ЧР/К 125 мм 3200х1800х2000 396 67 Предзаказ 1 912 159
NM03A22267 ГРАНФЛОУ УНВ 3 3М 65-200 18,5 кВт ЧР/К 125 мм 2950х1350х1980 396 60 Предзаказ 1 840 347
NM03A22044 ГРАНФЛОУ УНВ 3 3М 65-200 15 кВт ЧР/К 125 мм 2600х1300х1700 378 54 Предзаказ 1 697 649
NM03A39526 ГРАНФЛОУ УНВ 3 3М 65-160 11 кВт ЧР/К 125 мм 2050х1129х1590 396 40 Предзаказ 1 289 987
NM03A23554 ГРАНФЛОУ УНВ 3 3М 50-200 9,2 кВт ЧР/К 100 мм 1990х1088х1530 216 53 Предзаказ 1 149 711
NM03A15991 ГРАНФЛОУ УНВ 3 3М 50-200 15 кВт ЧР/К 100 мм 2800х1400х1750 216 72 Предзаказ 1 553 646
NM03A17197 ГРАНФЛОУ УНВ 3 3М 50-200 11 кВт ЧР/К 100 мм 2550х1200х1800 216 59 Предзаказ 1 171 230
NM03A21056 ГРАНФЛОУ УНВ 3 3М 50-160 7,5 кВт ЧР/К 100 мм 1640х1000х1600 216 40 Предзаказ 1 081 546
NM03A23170 ГРАНФЛОУ УНВ 3 3М 50-160 5,5 кВт ЧР/К 100 мм 2700х1300х1560 216 33 Предзаказ 1 062 740
NM03A16822 ГРАНФЛОУ УНВ 3 3М 50-125 4,0 кВт ЧР/К 100 мм 1970х983х1505 216 27 Предзаказ 957 100
NM03A34035 ГРАНФЛОУ УНВ 3 3М 40-200 7,5 кВт ЧР/К 100 мм 2550х1100х1580 126 58 Предзаказ 1 068 652
NM03A26868 ГРАНФЛОУ УНВ 3 3М 40-200 5,5 кВт ЧР/К 100 мм 1963х1003х1510 126 47 Предзаказ 1 049 847
NM03A15987 ГРАНФЛОУ УНВ 3 3М 40-200 11 кВт ЧР/К 100 мм 2550х1300х1750 126 72 Предзаказ 1 179 573
NM03A21000 ГРАНФЛОУ УНВ 3 3М 40-160 4,0 кВт ЧР/К 100 мм 2800х1500х1700 126 40 Предзаказ 954 066
NM03A20746 ГРАНФЛОУ УНВ 3 3М 40-160 3,0 кВт ЧР/К 100мм 2100х1100х1670 126 31 Предзаказ 903 595
NM03A15940 ГРАНФЛОУ УНВ 3 3М 40-125 2,2 кВт ЧР/К 100мм 2300х1200х1550 126 27 Предзаказ 855 153
NM03A75094 ГРАНФЛОУ УНВ 3 3М 40-125 1,5 кВт ЧР/К 100 мм 1840х914х1420 126 27 Предзаказ 837 363
NM03A45927 ГРАНФЛОУ УНВ 3 3М 32-200 5,5 кВт ЧР/К 80 мм 2000х1350х1550 54 70 Предзаказ 979 792
NM03A75640 ГРАНФЛОУ УНВ 3 3М 32-200 4,0 кВт ЧР/К 80мм 2500х1300х1550 64.5 55 Предзаказ 913 970
NM03A26774 ГРАНФЛОУ УНВ 3 3М 32-200 3,0 кВт ЧР/К 80 мм 2100х905х1470 60 44 Предзаказ 879 806
NM03A36098 ГРАНФЛОУ УНВ 3 3М 32-160 2,2 кВт ЧР/К 80 мм 2500х1100х1650 60 37 Предзаказ 794 201
NM03A31938 ГРАНФЛОУ УНВ 3 3М 32-160 1,5 кВт ЧР/К 80мм 2350х900х1550 60 30 Предзаказ 773 755
NM03A115163 ГРАНФЛОУ УНВ 3 3М 65-125 5,5 кВт ЧР/К 125мм 1990х1032х1560 342 27 Предзаказ 1 159 719
NM03A115162 ГРАНФЛОУ УНВ 3 3М 50-125 3,0 кВт ЧР/К 100 мм 1970х958х1505 216 22 Предзаказ 907 766
NM03A393803 ГРАНФЛОУ УНВ 3 3М 50-125 2,2 кВт ЧР/К 100 мм 1970х934х1505 180 19 Предзаказ 868 047
NM03A106603 ГРАНФЛОУ УНВ 3 3М 65-125 4,0 кВт ЧР/К 125мм 1990х1019х1530 324 22.5 Предзаказ 1 087 451
NM03A105794 ГРАНФЛОУ УНВ 3 3М 65-125 7,5 кВт ЧР/К 125мм 1990х1076х1560 360 32 Предзаказ 1 178 905
NM03A88269 ГРАНФЛОУ УНВ 3 3М 32-200 7,5 кВт ЧР/К 80 мм 1905х1155х1575 81 70 Предзаказ 999 357
NM03A83666 ГРАНФЛОУ УНВ 3 3М 65-160 15 кВт ЧР/К 125мм 3050х1350х1950 396 48 Предзаказ 1 666 552
NM03A84677 ГРАНФЛОУ УНВ 3 3М 32-125 1,1 кВт ЧР/К 80 мм 2500х1000х1550 60 22 Предзаказ 763 137
NM03A97399 ГРАНФЛОУ УНВ 3 3М 65-160 7,5 кВт ЧР/К 125 мм 2100х1076х1590 360 32 Предзаказ 1 189 891
NM03A120999 ГРАНФЛОУ УНВ 3 3М 65-160 9,2 кВт ЧР/К 125 мм 2850х1200х2000 396 36 Предзаказ 1 267 168
{{item.ARTIKUL}}
{{item.MARKIROVKA}} {{item.GABARITY}} {{item.MAKSIMALNAYA_PODACHA_Q_M3_CH}} {{item.MAKSIMALNYY_NAPOR_H_M}} Предзаказ {{item.priceFormat}}
Насосные установки «Гранфлоу» для водоснабжения с насосами 3M PDF, 2.66 Мб PDF Управление и диаграммы характеристик
Прайс-лист XLSX, 643 Кб XLSX Прайс-лист «Насосное оборудование»

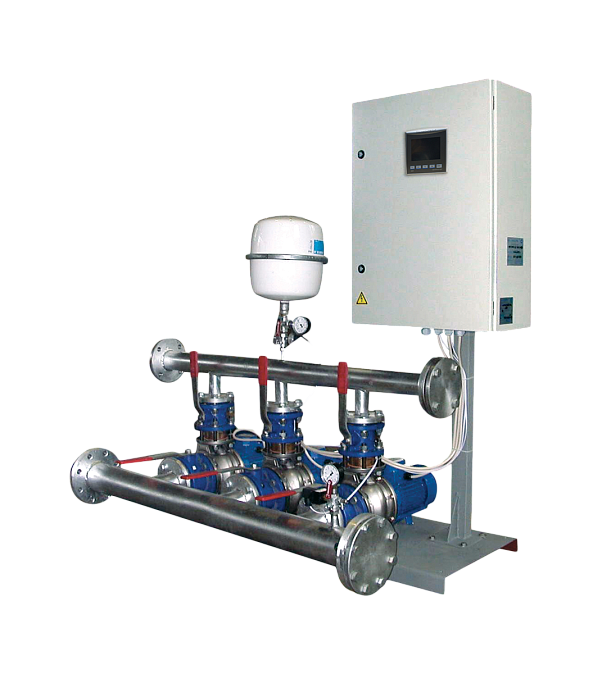

Насосные станции «Гранфлоу» УНВ 3M

Конструкция и объем поставки

  • От 1 до 6 центробежных вертикальных многоступенчатых насосов 3M (EBARA, Япония), гидравлическая часть которых выполнена из нержавеющей стали.
  • Насосы устанавливаются на общей плите-основании, изготовленной из стали.
  • На входе каждого насоса установлен запорный клапан, а на выходе — обратный и запорный клапаны.
  • Установка включает в себя мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске. Корпус бака изготовлен из стали, мембрана — из бутила.
  • На входе и на выходе установки установлены всасывающий и напорный коллекторы из нержавеющей стали.
  • На напорной магистрали установлены реле давления или датчик давления (если установка имеет частотное регулирование), которые обеспечивают автоматическую работу установки.
  • Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от «сухого» хода.
  • Манометры на всасывающей и напорной магистралях.
  • Электрический шкаф управления «Грантор» с релейным или частотным регулированием.
  • Установка поставляется полностью собранной, настроенной и проверенной на заводе, необходимо лишь подсоединить ее к трубопроводу и подключить к электросети.
Система контроля качества, применяемая на предприятии-изготовителе, включает в себя как тестирование установки в целом, так и тестирование комплектующих, что позволяет значительно повысить надежность насосных установок. Отличительными особенностями насосных установок «Гранфлоу» являются:
  • Низкое энергопотребление;
  • Высокая степень надежности;
  • Простота в обслуживании и компактность.
