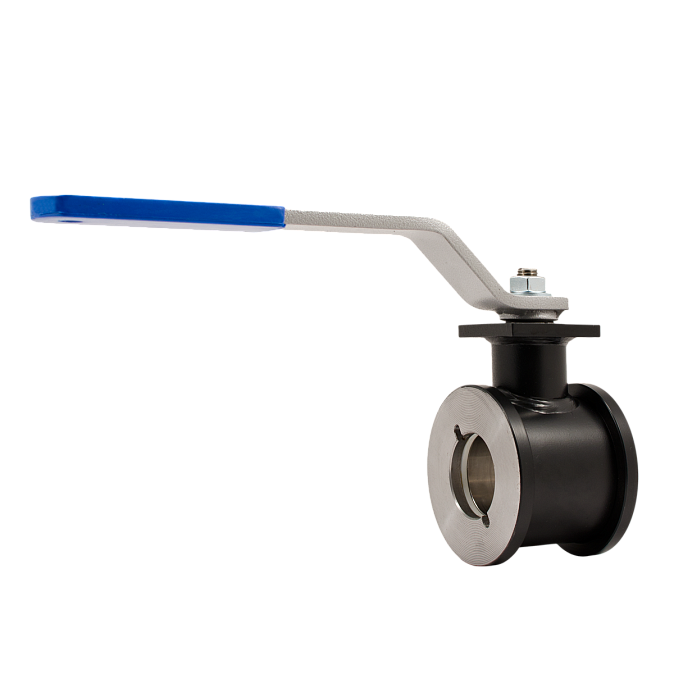

Краны шаровые АДЛ BV17

  • DN 8-100 / PN 40-64 / Присоединение: Ф/Ф,Р/Р / Управление: ISO-фланец/Рукоятка / Тип проходного сечения: Полнопроходной/Редуцированный / Корпус: Сталь углеродистая/Сталь нержавеющая
Распечатать
  • Вид оборудования: Краны шаровые, пробковые
  • Серия: BV17
  • Бренд: АДЛ
  • Производитель: ООО "Торговый Дом АДЛ"
  • Страна: Россия
  • Область применения: водоснабжение, пароконденсатные системы, пищевая промышленность
  • Рабочая среда: агрессивные среды, пищевые среды, воздух, нейтральные жидкости, пар
Технические характеристики
DN:
8 - 100
PN:
40 - 64
Тип присоединения:
М/Ф, Р/Р, С/С, Ф/Ф
Максимальное рабочее давление, бар:
40 - 63
Материал корпуса:
Сталь нержавеющая, Сталь углеродистая
Тип проходного сечения:
Полнопроходной, Редуцированный
Материал седлового уплотнения:
PTFE, PTFE+ C, PTFE+графит
Тип управления:
ISO-фланец, Рукоятка
Наличие ISO фланца:
Нет, Да
T max рабочей среды, °С:
200
T min рабочей среды, °C:
-60
T min окружающей среды, °C:
-60
Материал уплотнения по штоку:
PTFE
Цены обновлены:
Артикул
Габариты
(с упаковкой)
DN
PN
Тип присоединения
Максимальное рабочее давление
бар
Материал корпуса
Тип проходного сечения
Материал седлового уплотнения
Тип управления
Наличие ISO фланца
Наличие Цена
с НДС, руб.
Артикул
Габариты
(с упаковкой)
DN
PN
Тип присоединения
Максимальное рабочее давление
бар
Материал корпуса
Тип проходного сечения
Материал седлового уплотнения
Тип управления
Наличие ISO фланца
Наличие Цена
с НДС, руб.
BL01B405004 300х150х150 65 40 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Да 16 962
BL01B405003 200х100х100 50 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Нет 8 077
BL01B405002 150х50х50 40 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Да 5 789
BL01B405000 100х50х50 25 64 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Нет Предзаказ 2 880
BL01B404999 180х50х80 20 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Нет 2 100
BL01B404998 180х50х100 15 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Нет 1 642
BL01B404997 180х50х100 10 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Да 1 481
BL01C359498 320х240х520 100 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 62 988
BL01C359497 270х200х410 80 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 38 953
BL01C359496 250х250х400 65 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да Предзаказ 30 101
BL01C359495 310х170х210 50 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 18 752
BL01C359494 290х160х190 40 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 13 591
BL01C359493 190х150х260 32 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 10 861
BL01C359492 240х120х150 25 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 8 325
BL01C359490 230х100х140 20 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 6 130
BL01C359489 230х100х140 15 40 Ф/Ф 40 Сталь нержавеющая Полнопроходной PTFE ISO-фланец Да 4 542
BL01B359462 500х200х300 100 40 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Да 15 954
BL01B359460 400х150х230 80 40 Р/Р Сталь нержавеющая Полнопроходной PTFE+графит ISO-фланец Да 21 943
BL02A210356 200х200х200 100 40 М/Ф Сталь углеродистая Редуцированный PTFE Рукоятка Нет 25 249
BL02A210355 200х200х150 80 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 14 873
BL02A210353 220х185х115 65 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 11 667
BL02A210352 133х165х170 50 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 10 195
BL02A210351 170х170х150 40 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 6 829
BL02A210350 160х140х85 32 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 6 780
BL02A210348 115х115х70 25 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 5 501
BL02A210349 105х105х70 20 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет Предзаказ 5 314
BL02A210347 100х130х190 15 40 М/Ф Сталь углеродистая Полнопроходной PTFE Рукоятка Нет 4 563
BL01A405024 300х300х470 100 40 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 41 731
BL01A405023 360х150х230 80 40 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да Предзаказ 21 943
BL01A405022 320х130х220 65 40 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да Предзаказ 16 962
BL01A405021 250х90х180 50 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 8 077
BL01A405020 260х80х120 40 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 5 789
BL01A405019 200х70х140 32 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 4 039
BL01A405018 100х60х120 25 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 2 880
BL01A405017 180х60х100 20 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 2 100
BL01A405016 80х70х80 15 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 1 642
BL01A405015 70х70х70 10 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 1 481
BL01A405013 300х300х470 100 40 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет Предзаказ 40 385
BL01A405012 300х200х200 80 40 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет Предзаказ 19 654
BL01A405011 320х120х220 65 40 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 14 539
BL01A405010 200х80х80 50 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 7 135
BL01A405009 250х70х120 40 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 4 873
BL01A405008 200х50х50 32 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 4 121
BL01A405007 150х50х50 25 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 2 369
BL01B404995 400х300х300 100 40 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 40 385
BL01B404994 300х200х200 80 40 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 19 654
BL01B404993 300х150х150 65 40 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 14 539
BL01B404992 260х90х60 50 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 7 135
BL01B404991 115х80х130 40 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 4 873
BL01B404990 185х75х115 25 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 2 369
BL01B404989 170х60х90 20 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 1 723
BL01B404986 70х40х60 8 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 1 077
BL01A404984 160х50х90 20 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 1 723
BL01A404982 150х40х70 15 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 1 273
BL01A404981 65х35х70 10 63 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Нет 1 077
BL01A103140 10х5х5 8 64 С/С Сталь нержавеющая Полнопроходной PTFE+графит Рукоятка Да 838
BL01B359436 130х30х70 10 63 Р/Р Сталь нержавеющая Полнопроходной PTFE+ C Рукоятка Нет 378
BL01B359441 270х80х120 40 Р/Р 63 Сталь нержавеющая Полнопроходной Предзаказ 4 873
{{item.ARTIKUL}}
{{item.GABARITY}} {{item.DN}} {{item.PN}} {{item.TIP_PRISOEDINENIYA}} {{item.MAKSIMALNOE_RABOCHEE_DAVLENIE_BAR}} {{item.MATERIAL_KORPUSA}} {{item.TIP_PROKHODNOGO_SECHENIYA}} {{item.MATERIAL_SEDLOVOGO_UPLOTNENIYA}} {{item.TIP_UPRAVLENIYA}} {{item.NALICHIE_ISO_FLANTSA}} Предзаказ {{item.priceFormat}}
Шаровые краны серии BV17 PDF, 589.26 Кб PDF Технические характеристики и принцип действия
Прайс-лист XLSX, 89.88 Кб XLSX Прайс-лист «Трубопроводная арматура промышленного применения»

Краны шаровые двухходовые из нержавеющей стали серия BV17 DN 8–100 мм, PN 4,0–6,3 МПа (Торговый Дом АДЛ, Россия)

Шаровые краны BV17 используются в качестве запорной трубопроводной арматуры на следующих средах: вода, пар (до 0,8 МПа), сжатый воздух (до 0,6 МПа), спирты (до 0,6 МПа), слабоагрессивные среды. Конструкция полнопроходная, разборная.

Существующие типы: краны с присоединением под приварку или резьбовые также производятся с ISO-фланцем под привод. Необходимость такого фланца дополнительно указывается при заказе. По запросу шаровые краны поставляются с пневмо- или электроприводом.

Установка

При монтаже BV17 с присоединением под приварку необходимо перед сваркой предварительно разобрать кран, а после приварки патрубков к трубопроводу, произвести сборку.
